看不见的"芯片工匠"：金刚石微粉，如何参与一颗芯片的诞生

当一枚枚精密芯片诞生时，人们总聚焦于晶圆制造、电路设计等“高光环节”。但您是否知道，一颗芯片的诞生，从切割、研磨到抛光，每一步都离不开一种低调却至关重要的材料——半导体级金刚石微粉。作为深耕超硬材料领域多年的豫星碳材，我们正是这“幕后功臣”的创造者之一。今天，让我们带您走进芯片制造的幕后，看看这颗不足发丝直径万分之一的“小颗粒”，如何为半导体产业默默托举起技术的重量。

❏什么是半导体级金刚石微粉？

金刚石微粉并非天然钻石的微缩，而是通过人工合成、破碎、提纯、筛分等精密工艺制成的超硬粉末，粒度可精确至纳米级。而用于半导体领域的微粉，要求近乎“严苛”：

高纯度：金属杂质需控制在“ppm级”（百万分之一），确保不污染晶圆；

窄粒度分布：颗粒大小需高度均匀，避免划伤半导体材料；

规则晶型与表面改性：既要锋利如刃，又要分散均匀，才能实现高效加工。

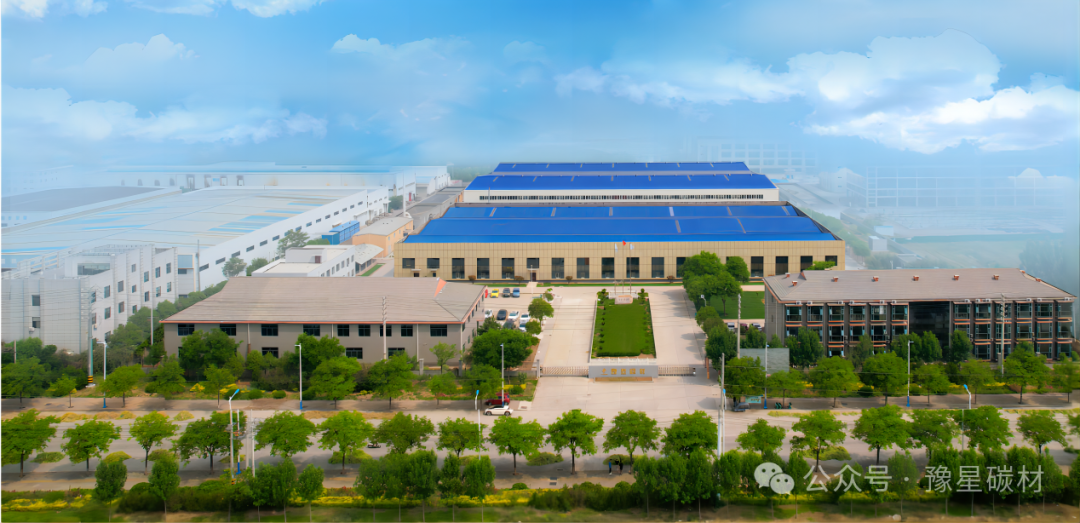

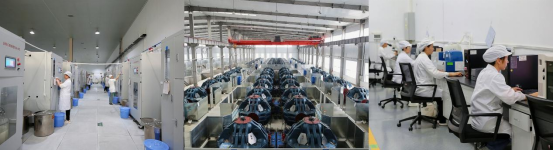

豫星碳材凭借多年技术沉淀，从原料合成到工艺控制，始终以“毫米级的精度，百万级的坚持”，为客户提供符合严苛标准的半导体级金刚石微粉。

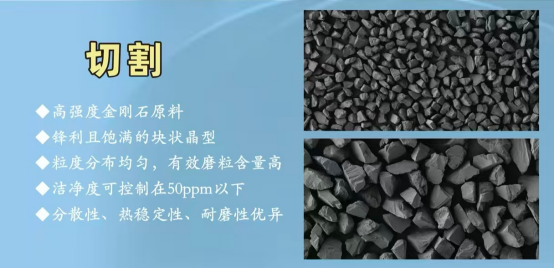

❏场景一：晶圆切割——金刚石线锯与划片刀的"牙齿"

硅棒或SiC（碳化硅）晶锭太硬，普通钢丝切不动。现代产线采用金刚石多线切割：钢丝/合金线采用固结或游离的方式搭配金刚石微粉，以磨削方式将晶锭切成薄片。后端封测阶段，已完成电路的晶圆用金刚石划片刀，刃厚仅数微米嵌金刚石微粉沿切割道分离成单颗芯片。

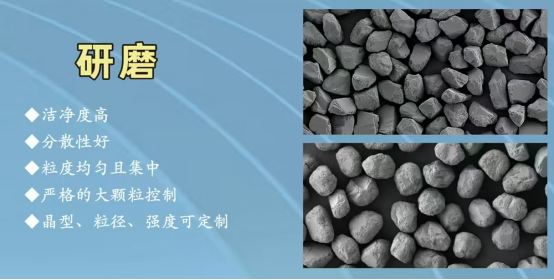

❏场景二：晶圆研磨与背面减薄——给芯片"瘦身磨皮"

切片后的晶圆留有损伤层，需经粗磨→精磨去除。使用金刚石悬浮液/研磨液对硅片或 SiC 衬底进行机械研磨。功率器件（IGBT/SiC MOSFET）要求晶圆从 700μm 减薄至 50–100μm 甚至更低，金刚石减薄砂轮＋微粉研磨液是标配，可将翘曲度从 15μm 压至 3μm 以内。

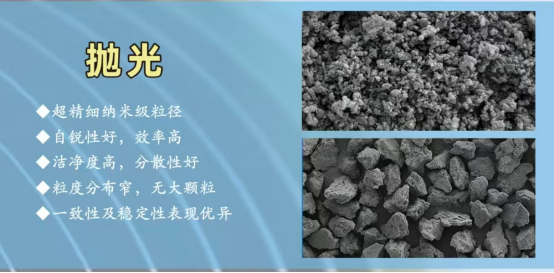

❏场景三：CMP 化学机械抛光——原子级"美容"

SiC、GaN 等第三代半导体硬度接近金刚石（莫氏 9.5），氧化铝/氧化铈磨料效率低。纳米金刚石微粉配制的抛光液通过机械－化学协同作用，可满足功率器件对衬底缺陷密度的严苛要求。CMP 修整盘表面也嵌有金刚石微粉，定期"犁"开抛光垫表层，恢复其孔隙率和抛光均匀性。

❏结语

金刚石微粉或许不是芯片的“明星”，却在每一枚芯片的诞生之路上留下不可或缺的印记。作为中国超硬材料领域的标杆企业，豫星碳材始终以“专、精、特、新”的匠心精神，打磨每一颗微粉，助力客户攻克芯片制造的每一处细节。因为，我们深知：一颗芯片的诞生，需要千万次“无声的坚守”。如果您对半导体级金刚石微粉的应用有需求，或想了解更多技术细节，欢迎随时联系豫星碳材，让我们共同守护芯片制造的每一个关键环节。

如需了解具体型号参数或定制服务，欢迎留言咨询。
